?重點介紹三種常用線束屏蔽處理方法的優缺點。

?

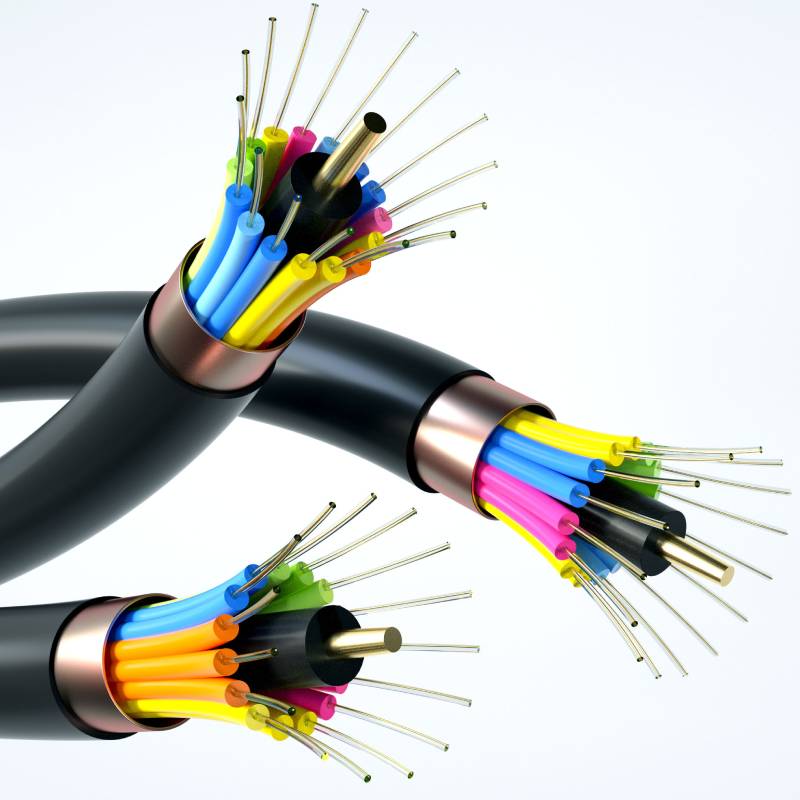

一、單獨使用屏蔽線

? ? ? ?方式：各傳感器和執行器采用屏蔽線并獨立接地。

? ? ? ?特性：發動機線束能有效屏蔽外界干擾及對外部的干擾，并使內線束中的每根導線直接獨立，不會互相感染。

? ? ? ?缺點：每根屏蔽線都要求從ECU上接地，要求ECU模塊支持足夠的接地點；其線路結構是由絕緣層+屏蔽層+信號導線+屏蔽層接地導線組成。

?

二、采用抗電磁干擾屏蔽編織網

? ? ? ?方式：利用現有的編織技術，采用在線束分枝和主線采用金屬編織方式。

? ? ? ?特性：高可靠性。

? ? ? ?缺點：前期投資大，生產效率低；線束各傳感器與執行器相互干擾。

?

三、采用屏蔽膠帶或波紋管

? ? ? ?方式：在線束外纏繞屏蔽膠帶，再用波紋管，也可以直接用屏蔽波紋管。

? ? ? ?特性：有效地屏蔽RF干擾。

? ? ? ?缺點：各傳感元件與執行器存在相互干擾，接地阻抗較大。
